Hvad er en industriel slangefitting? Komplet guide

Hvad en Industriel slangefitting Er og hvorfor det betyder noget

An industriel slangefitting er forbindelseskomponenten, der forbinder en fleksibel slange til et rør, ventil, pumpe, cylinder eller en anden slange , forsegler forbindelsen, så væske eller gas kan bevæge sig gennem systemet uden at lække. Den består typisk af et koblingslegeme, en bøsning eller muffe, der griber slangen, og en gevind- eller flangegrænseflade i den modsatte ende, der passer til resten af ​​systemet.

De fleste industrielle slangefittings, der sælges i dag, er bygget som en industriel standard slangefitting, hvilket betyder, at gevindformen, tætningsvinklen og dimensionerne følger en anerkendt specifikation såsom SAE, DIN, ISO eller BS i stedet for et engangs-proprietært design. Denne standardisering er det, der lader en fitting fra en produktionsserie pålideligt sammen med en slange, ventil eller cylinderport produceret et helt andet sted, hvilket betyder enormt meget i hydrauliske og væsketransportsystemer, hvor et misforhold kan betyde en lækage under tryk i stedet for en mindre besvær.

Resten af ​​denne guide gennemgår, hvordan en standardslangefitting er bygget, hvordan gevind- og tætningsstandarder sammenlignes, hvordan man dimensionerer en hydraulisk slangefitting til et givet tryk og slangediameter, og hvad man skal kigge efter hos en industrislangefittingsproducent.

Hvad er en Standard slangefitting

En standard slangefitting er en kobling bygget til en offentliggjort dimensions- og gevindspecifikation snarere end en brugerdefineret eller proprietær geometri. De mest udbredte specifikationer inden for hydraulisk og industrielt slangearbejde inkluderer SAE lige gevind og flare fittings, DIN metriske fittings, der er almindelige på tværs af europæisk udstyr, ISO fittings, der bruges til grænseoverskridende udstyrskompatibilitet, og BS fittings, der er almindelige i udstyr på det britiske og Commonwealth-marked.

At vælge en industriel standard slangefitting frem for et proprietært design forenkler generelt fremtidig vedligeholdelse, da reservedele kan hentes fra mere end én produktionslinje uden at redesigne tilslutningspunktet.

Sådan fungerer industrielle slangefittings: Kernekomponenter

Hver industrislangefitting deler tre funktionszoner, uanset gevindstandard eller slangestørrelse.

Slangekobling og ferrule

Koblingslegemet føres ind i eller over slangeenden, og en bøsning eller muffe komprimeres rundt om slangen under krympning for at låse fittingen på plads og tætne det ydre slangelag mod fittingskaftet.

Gevind- og tætningsgrænseflade

Den modsatte ende af fittingen bærer gevindet eller flangen, der forbinder til resten af systemet. Forsegling sker enten gennem et konisk gevind, der forsegler ved kontakt, et parallelt gevind parret med en O-ring eller bundet skive, eller en flare- og keglegrænseflade, der forsegler gennem metal-til-metal-kontakt under drejningsmoment.

Krympede versus genanvendelige fittings

Krympede fittings sænkes permanent på slangen ved hjælp af en crimpemaskine og kan ikke fjernes uden at skære slangen over, mens genanvendelige eller felt-montable fittings skruer eller klemmer på slangeenden og kan adskilles og genmonteres, hvilket passer til feltreparationssituationer, hvor en crimpemaskine ikke er tilgængelig.

Højtryksslangetilpasning Dimensionering efter slangediameter

Arbejdstrykkapaciteten falder generelt, når slangens indre diameter øges, da en større boring har brug for et forholdsmæssigt tykkere forstærkningslag for at holde den samme vægspænding. En højtryksslangefitting på en slange med lille diameter kan ofte klare et væsentligt højere arbejdstryk end den samme fittingfamilie på en slange med større diameter , hvilket er grunden til, at dimensionering efter diameter alene uden at kontrollere trykværdien er en almindelig specifikationsfejl.

Figur 1: Generelle referencearbejdstrykbånd efter slangeboringsstørrelse. Faktiske klassificeringer afhænger af forstærkningslag, fittingsdesign og anvendt sikkerhedsfaktor.

Valgkriterier for hydraulisk slangetilpasning

Ud over diameter og tryk bestemmer flere andre parametre, om en hydraulikslangetilpasning vil fungere pålideligt i et givet system.

Figur 2: Generel derating-tendens, der viser trykkapaciteten faldende, når driftstemperaturen stiger, udtrykt som en procentdel af det nominelle kolde tryk.

Gevindslangefittingstyper Forklaret

En gevindslangefitting kan bruge flere forskellige gevind- og tætningsgeometrier, og at blande de forkerte to sammen er en af de mest almindelige årsager til en utæt forbindelse på et hydraulisk system.

NPT tråd

National Pipe Koniske gevindtætninger ved at kile de koniske han- og hungevind sammen, typisk assisteret af gevindtætningsmiddel, og er almindeligt på almindeligt industri- og landbrugsudstyr.

BSP tråd

British Standard Pipe-gevind kommer i både tilspidsede og parallelle former, hvor den parallelle version tætner gennem en bundet skive i stedet for gevindinterferens, hvilket er almindeligt på udstyr på det europæiske og Commonwealth-marked.

JIC tråd

Joint Industry Councils fittings bruger en 37 graders flare tætning på et parallelt gevind, hvilket giver en stærk metal-til-metal tætning, der fungerer godt under vibrationer og er meget udbredt på tværs af nordamerikanske hydrauliske systemer.

ORFS tråd

O-rings facetætningsfittings bruger en flad O-ring i stedet for en flare eller gevindtætning, hvilket giver en af de mest lækagebestandige forbindelser, der er tilgængelige til hydrauliske højtryksanvendelser.

Metrisk tråd

Metriske gevindfittings, ofte parret med en 24 graders kegle og O-ring, er almindelige på europæisk byggede maskiner og i stigende grad specificeret på udstyr designet til globale markeder.

Figur 3: Generel referencetryksevne efter gevind og tætningsgeometri. Faktiske vurderinger varierer med monteringsstørrelse, materiale og producentens design.

Materiale- og belægningsvalg til industrielle slangefittings

Kulstofstål forbliver det mest almindelige monteringsmateriale til almindelig hydraulisk service, typisk afsluttet med en zink- eller zink-nikkelbelægning for at modstå overfladekorrosion under opbevaring og brug i marken. Armaturer i rustfrit stål koster mere at bearbejde, men modstår korrosion langt bedre i marine, kemiske, fødevare- og farmaceutiske miljøer, hvor udvaskning eller salteksponering er rutine. Messingbeslag optræder hovedsageligt på luft- og vandledninger med lavere tryk, hvor bearbejdelighed og moderat korrosionsbestandighed betyder mere end maksimal trykkapacitet.

Figur 4: Relativ sammenligning på tværs af fem praktiske faktorer på en generel fempunkts ingeniørreferenceskala.

Industrier, der er afhængige af industrielle slangefittings

Industrielle og industrielle standard slangefittings vises overalt, hvor væske eller gas skal bevæge sig gennem en fleksibel forbindelse frem for et stift rørløb. Fælles sektorer omfatter:

• Hydrauliske kredsløb for bygge- og jordflytningsmaskiner
• Landbrugsudstyr og redskabshydraulik
• Marine- og skibsvæskesystemer
• Metallurgi og olieforarbejdningsanlæg rørledninger
• Fødevare- og farmaceutiske forarbejdningslinjer, der kræver sanitetsarmaturer
• Rumflyvning og rumfart jordstøtteudstyr

Hver sektor har en tendens til at foretrække en bestemt kombination af materiale, gevindstandard og tætningsmetode baseret på de håndterede væsker, det omgivende miljø og hvor ofte forbindelsen skilles ad for vedligeholdelse.

Brugerdefinerede slangefittings og OEM slangefittings

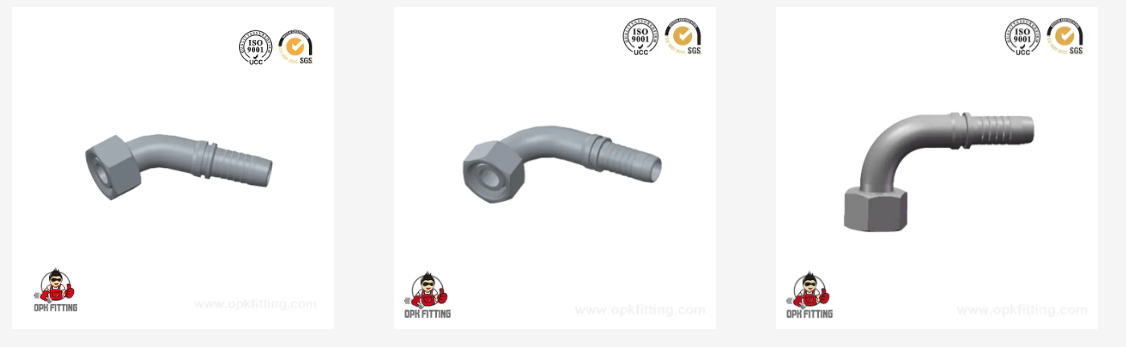

Standard katalogfittings dækker de fleste applikationer, men nogle udstyrslayout kræver en specialtilpasset slangefitting bygget omkring en specifik bøjningsvinkel, længde eller portkonfiguration, som en katalogdel ikke kan matche. OEM slangefittings, produceret efter en kundes egen tegning eller prøvedel, lader udstyrsbyggere integrere en fitting, der matcher deres nøjagtige konvolut og monteringskrav i stedet for at tilpasse layoutet omkring en standarddel.

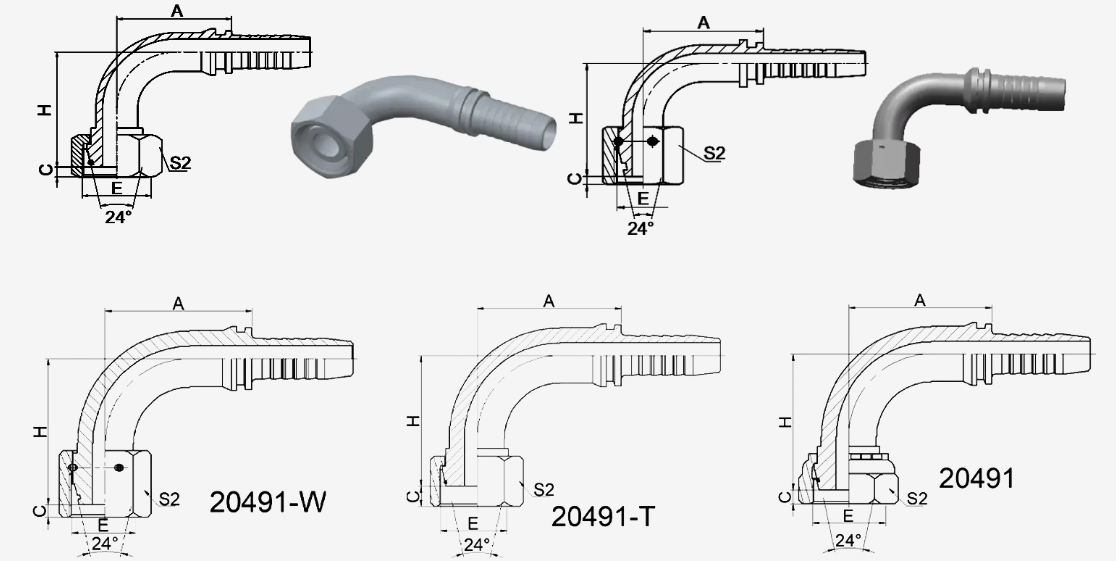

Albuesamlinger er et almindeligt tilpasset ønske, da bøjningsvinkel og radius varierer meget mellem maskindesign. Fremstilling af et albueled gennem en integreret formningsproces med en højfrekvensvarmer og computerstyret rørbukker har generelt en strammere dimensionel konsistens på tværs af en produktionsserie end fittings samlet fra separate svejste segmenter.

Best Practices for installation og krympning

Korrekt monteringsteknik beskytter både tætningens integritet og levetiden for en hydraulisk slangefitting. Feltdata fra krympeoperationer peger konsekvent tilbage på et lille antal trin, der forhindrer størstedelen af ​​tidlige fejl.

1. Skær slangen firkantet ved hjælp af et korrekt slangeskærende værktøj i stedet for en håndsav, da et vinklet snit forhindrer jævn kontakt med ferrul.
2. Afisoler kun det ydre dæksel, når fittingsdesignet kræver skåret slange, og følg fittingsproducentens strimmellængde nøjagtigt.
3. Sæt slangen helt ind i fittingen før krympning, så forstærkningslaget sidder under hele længden af ​​ferrul.
4. Indstil crimpemaskinen til den nøjagtige matricestørrelse og -tryk specificeret for den pågældende fitting og slangekombination.
5. Kør en prøvetryktest på færdige samlinger, før de tages i brug for at bekræfte, at der ikke er nogen sivning ved krympe- eller gevindgrænsefladen.
6. Skyl og dæk færdige samlinger for at holde forurening ude af boringen før installation.

Valg af producent af industrislangefittings

At vælge en producent af industrislangefittings eller industrislangefittingsleverandør indebærer, at man kigger forbi katalogsiden i retning af produktionskapacitet, da ensartet krympekvalitet og dimensionsnøjagtighed på tværs af en fuld ordreserie betyder lige så meget som den første prøvedel.

OPK FITTING Hydraulic Equipment Factory er et eksempel på en slangetilpasningsfabrik bygget omkring produktion af hydrauliske rør og adaptere, der dækker slangefittings, adaptere og fleksible hydraulikslanger på tværs af en række trykniveauer og størrelser. Produkter fra denne form for anlæg anvendes typisk på tværs af hydrauliske og væsketransportsystemer i maskiner, metallurgi, olie, byggeri, skibsbygning, rumfartsudstyr, landbrug, farmaceutisk og fødevareforarbejdning. Fabrikken opererer fra Ningbo City i Zhejiang-provinsen, Kina, en region med en veletableret base af hydraulisk rørproduktion og stærk transportinfrastruktur til både sø- og lufteksportruter.

Fremstillingstrin på denne form for facilitet omfatter typisk rørskæring, gummiafisolering, slangepresning, prøvetrykprøvning og skylning, understøttet af CNC-bearbejdningskapacitet for selve monteringskroppene. Når man sammenligner en producent af industrislangefittings med en anden, spørger ingeniører almindeligvis om CNC-maskinantal og generel produktionskapacitet, intern testkapacitet for fysiske og dimensionelle egenskaber, og om fabrikken understøtter både OEM-slangefittings bygget ud fra kundetegninger og standardkatalogproduktion ved siden af ​​hinanden.

Ofte stillede spørgsmål

• Q1: Hvad er en industriel slangefitting

  A: Det er forbindelseskomponenten, der forbinder en fleksibel slange til et rør, en ventil, en pumpe eller en cylinderport, der forsegler forbindelsen, så væske eller gas kan passere gennem systemet uden at lække.

• Q2: Hvad er en standard slangefitting

  A: Det er en fitting bygget til en offentliggjort gevind- og dimensionsspecifikation, såsom SAE, DIN, ISO eller BS, hvilket gør det muligt at passe pålideligt sammen med dele fra mere end én produktionskilde.

• Q3: Hvad bruges slangefittings til

  A: De forbinder fleksible slangesektioner til stive rør, pumper, ventiler og cylindre på tværs af hydrauliske, pneumatiske og generelle væsketransportsystemer.

• Q4: Hvordan fungerer industrielle slangefittings

  A: En bøsning eller muffe komprimeres rundt om slangen for at gribe og forsegle den til fittingskroppen, mens den modsatte ende forbindes til systemet gennem en matchende gevind- eller flangegrænseflade.

• Q5: Hvad er forskellen mellem en krympet og en genanvendelig slangefitting

  A: En krympet fitting sænkes permanent på slangen med en krympemaskine, mens en genanvendelig fitting skruer eller klemmer på slangeenden og kan fjernes og genmonteres uden at skære slangen over.

• Q6: Hvordan vælger jeg den rigtige gevindtype til en hydraulisk slangefitting

  A: Tilpas gevindtypen til porten på sammenkoblingsudstyret først, og bekræft derefter, at fittingens trykklassificering og tætningstype passer til det involverede driftstryk og væske.

• Q7: Hvilke produkter kan du levere

  A: Produktionen dækker slangekoblinger, muffer, overgangsfittings og hydrauliske koblinger bygget til SAE, DIN, ISO, BS og andre internationale standarder.

• Q8: Hvad med din virksomheds produktionskapacitet

  A: Fabrikken driver mere end 100 CNC-værktøjsmaskiner understøttet af et team af forsknings- og udviklingspersonale, der fokuserer på tilpasningsdesign og procesforbedring.

• Q9: Hvordan sikrer din virksomhed produktkvalitet

  A: Hver produktionsproces inkluderer inline-inspektion, og færdige produkter testes i forhold til kundernes krav og internationale standarder ved hjælp af et internt inspektionssystem, der dækker materialeegenskaber og dimensionsnøjagtighed.

• Q10: Producerer du standarddele

  A: Produktionen er primært baseret på internationale standardkomponentspecifikationer, som understøtter kompatibilitet på tværs af fælles gevind og tilslutningsstandarder.

• Q11: Hvor lang tid vil det tage at få et svar, efter at vi har sendt en forespørgsel

  A: På hverdage besvares henvendelser typisk inden for fire timer efter modtagelsen.

• Q12: Kan du levere tilpassede eller OEM slangefittings

  A: Ja, brugerdefinerede slangefittings og OEM slangefittings er udviklet og produceret i henhold til kundetegninger eller prøvedele, inklusive tilpassede albueforbindelseskonfigurationer.
