Sådan identificeres hydrauliske fittings: Gevindtyper, standarder og størrelsesvejledning

A hydraulic hose bursts on an excavator arm at mid-morning. The spare fitting in the toolbox looks exactly like the damaged one, but it will not thread on. Identifying hydraulic fittings correctly is what separates a 20-minute repair from a half-day hunt for the right adapter.

De fleste hydrauliske fittings kan identificeres i fire trin: Kontroller, om gevindet er tilspidset eller parallelt, mål diameter og stigning, inspicér tætningssædet, og match resultatet til en standard som JIC, NPT, BSP, ORFS eller metrisk. Denne guide forklarer disse trin, måledataene bag dem og de bestillingsfejl, der koster mest.

Hvorfor korrekt identifikation kommer først

Start med konklusionen: et fitting, der ligner, men har den forkerte stigning eller sædevinkel, vil ikke forsegle, og det kan svigte under tryk. Hvis gevindene passer tæt, men ikke korrekt, kan samlingen krydse gevindet og ødelægge porten, hvilket gør en lille reparation til en komponentudskiftning.

Fittings matcher ikke, fordi flere standarder ligner hinanden i armslængde. En JIC 37-graders flare og en metrisk 74-graders kegle deler den samme 37-graders halvvinkel. NPT og BSPT er begge koniske rørgevind. Forskellene sidder i gevindvinkel, stigning og diameter. At identificere hydrauliske fittings betyder at måle disse værdier i stedet for at stole på den visuelle lighed.

Fire-trins identifikationsprocessen

Metoden nedenfor er den samme, som bruges i hydrauliske vedligeholdelses- og montageværksteder. Hold en digital skydelære, en gevindstigningsmåler og en kendt passende fitting i nærheden; disse tre værktøjer besvarer de fleste identifikationsspørgsmål hurtigere end nogen database.

1 Bestem, om gevindet er tilspidset eller parallelt

Tilspidsede tråde indsnævres i længden og forsegles af selve gevindets kilevirkning. NPT og BSPT er tilspidsede. Parallelle gevind holder en konstant diameter og er afhængige af en separat tætningsflade: en flare, en O-ring, en kegle eller en skive. JIC, ORFS, BSPP og de fleste metriske fittings bruger parallelle gevind.

2 Mål den udvendige diameter og gevindstigningen

Brug en skydelære til at måle den udvendige diameter af et hangevind, eller den indvendige diameter af et hungevind, i tommer eller millimeter. Mål derefter stigningen: gevind pr. tomme for tomme-baserede standarder, millimeter pr. gevind for metriske standarder. En JIC -4 han måler 16/7-20, hvilket betyder 7/16 tomme udvendig diameter og 20 gevind pr. tomme. En M18 x 1,5 fitting har en diameter på 18 mm og en stigning på 1,5 mm.

3 Efterse sædet og tætningsmetoden

Se på endefladen. En 37-graders udspændt kegle indikerer JIC. En flad flade med en O-ringsrille indikerer ORFS. En 24-graders kegle angiver DIN 2353 metrisk. Et 60-graders keglesæde vises på BSP- og JIS-beslag. Hvis der ikke er et separat sæde, og selve gevindene skal tætne, kigger du næsten helt sikkert på NPT eller BSPT.

4 Match resultatet til en standard- og stregstørrelse

Kombiner resultaterne og sammenlign med et standarddiagram. Bemærk bindestregstørrelsen: en -6 fitting betyder en nominel 6/16-tommer (3/8-tommer) størrelse i JIC-nummereringssystemet. Dash-størrelser hjælper dig med at bestille den korrekte slangeende, selv når monteringsmærkaten er slidt af.

Overblik over tilpasningsstandarder

Diagrammet nedenfor angiver de tre zoner, du skal inspicere på enhver fitting: gevindet, sekskantmøtrikken, der bruges til at stramme, og tætningssædet for enden.

Isometrisk billede af en hydraulisk fitting tråd Sekskantmøtrik 37° keglesæde

Isometrisk billede af en typisk 37-graders flare fitting med identifikationszonerne mærket.

Tabellen nedenfor opsummerer de fem standarder, der oftest findes i hydrauliske systemer.

Gevind- og sædeegenskaber for almindelige hydrauliske monteringsstandarder
Standard tråd form Sæde eller tætningsmetode Hurtige identifikationsspor
JIC (SAE J514) UNF parallel, 60 grader 37-graders blus, metal-til-metal 37-graders kegle vist ved den udstrakte ende; tomme størrelser såsom 16/9-18
NPT / NPTF Tilspidset rør, 60 grader tråds wedge to seal Diameteren indsnævres langs tråden; rørstørrelser såsom 1/2 tomme
BSPP / BSPT Parallel eller tilspidset, 55 grader 60-graders keglesæde, limet skive eller gevindtætning 55-graders gevindvinkel; G (parallel) eller R (tilspidset) mærkning
ORFS UNF parallel, 60 grader Fladt ansigt med O-ring O-ringsrille synlig i ansigtet
Metrisk (DIN 2353) Metrisk parallel, 60 grader 24-graders kegle; O-ring på tung serie Metrisk stigning i millimeter; 24 graders keglevinkel

Dash-størrelse og gevinddiameter er de to tal, der betyder mest ved bestilling. I JIC-systemet øges det udvendige udvendige gevinddiameter med stregstørrelsen, som vist nedenfor.

JIC hangevind udvendig diameter efter stregstørrelse JIC hangevind OD efter stregstørrelse (tommer) 0 0.25 0.50 0.75 1.00 1.25 0.438 0.563 0.750 0.875 1.063 -4 -6 -8 -10 -12 7/16-20 9/16-18 3/4-16 7/8-14 1-1/16-12

JIC udvendigt gevind udvendigt gevind efter stregstørrelse (kilde: SAE J514 gevinddata).

For JIC-systemer, vælg JIC han 74-graders keglebeslag for at matche det 37-graders flare sæde, og bekræft trådstørrelsen i forhold til skemaet ovenfor.

16711 JIC Male 74° Cone Manufacturer, OEM/ODM Factory - Ningbo Opk Fitting Co., 16711 JIC mandlig 74° kegleproducent, OEM/ODM fabrik - Ningbo Opk Fitting Co., Ningbo Opk Fitting Co., Ltd er top Kina ODM & OEM 16711 JIC Mand 74° kegle producent & fabrik.ProduktbeskrivelseProduktnavn: Jic Ma... Se produkt →

NPT fungerer anderledes: den nominelle størrelse er en rørstørrelse, ikke en gevinddiameter. En 1/2-tommer NPT-fitting har for eksempel en faktisk gevind udvendig diameter på omkring 0,840 tommer. Denne skelnen forårsager mange førstegangsbestillingsfejl.

NPT udvendigt gevind udvendigt gevind efter nominel størrelse NPT hangevind OD vs nominel rørstørrelse (tommer) 0 0.25 0.50 0.75 1.00 1/8 1/4 3/8 1/2 3/4 0.405 0.540 0.675 0.840 1.050

Faktisk NPT udvendigt gevind udvendig diameter for hver nominel rørstørrelse (kilde: ASME B1.20.1).

Når tilspidsningen og gevindstigningen er bekræftet, skal du vælge NPT hanfittings i den rigtige rørstørrelse.

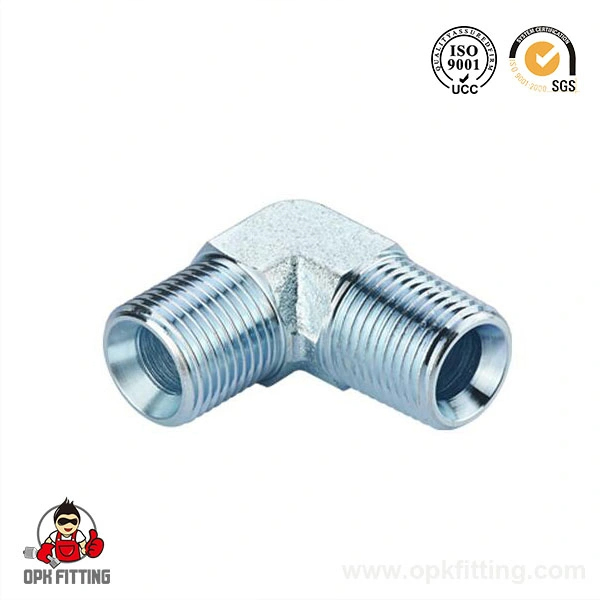

15611 NPT Male Manufacturer, OEM/ODM Factory - Ningbo Opk Fitting Co., Ltd 15611 NPT mandlig producent, OEM/ODM fabrik - Ningbo Opk Fitting Co., Ltd Ningbo Opk Fitting Co., Ltd er top Kina ODM & OEM 15611 NPT mandlig producent & fabrik.ProduktbeskrivelseProduktnavn: Big Stock Zink ... Se produkt →

På europæisk og asiatisk udstyr er et 60-graders keglesæde almindeligt og kombineres ofte med BSP-gevind. Til denne sædetype, brug BSP han 60-graders keglesædebeslag , tilgængelig som lige, 45-graders og 90-graders stilarter.

12611 BSP Male 60° Cone Seat Manufacturer, OEM/ODM Factory - Ningbo Opk Fitting 12611 BSP mandlig 60° keglesædefabrikant, OEM/ODM fabrik - Ningbo Opk Fitting Ningbo Opk Fitting Co., Ltd er top China ODM & OEM 12611 BSP Mand 60° Cone Seat producent & fabrik.1. Råmateriale: Kulstofstål og... Se produkt →

Almindelige identifikationsfejl og bestillingsrisici

Fire fejl tegner sig for de fleste fejlbestilte beslag, vi ser fra salgssiden af disken.

  • Forvirrende JIC 37-grader med metrisk 74-graders kegle. Begge bruger en 37-graders halvvinkel, så keglen kan se identisk ud. Gevindene er forskellige: UNF tomme gevind versus metriske gevind. Spænd aldrig en fitting, der ikke trænger jævnt på.
  • Forudsat at NPT og BSP er indbyrdes udskiftelige. NPT har 60-graders gevind; BSP har 55 graders gevind. Nogle diametre er tætte, men gevindformerne er forskellige, og at tvinge dem sammen forårsager gnav og utætheder.
  • Måler sekskantet i stedet for gevindet. De sekskantede flader er en skruenøglestørrelse, ikke en gevindstørrelse. Mål trådtoppene direkte med en skydelære.
  • Ignorerer sædets tilstand. En ridset 37-graders kegle eller en beskadiget O-ringsrille vil lække, selvom gevindene passer perfekt.

Hvis beslaget er en del af en push-on eller felt-monterbar samling, ændres identifikationslogikken. Vores guide til fatningsfri slangefittings forklarer, hvordan disse ender adskiller sig fra krympetråde.

Bestilling af erstatningsbeslag uden gætværk

Når du bestiller en erstatning, skal du angive fire oplysninger: gevindstandard, gevindstørrelse, gevindstigning (TPI eller millimeter) og stregstørrelse. Hvis beslaget har mistet sin etiket, skal du måle det og tage et billede ved siden af ​​en lineal, så den spiralformede vinkel og stigning er synlig.

Parring mod en kendt god fitting er den mest pålidelige kontrol. Rengør begge dele, test trådindgrebet i hånden, og stop i det øjeblik du mærker modstand. Håndtæt indgreb uden tvang er et stærkt tegn på, at standarden og tonehøjden er korrekt.

Stadig ikke sikker? Fotografer beslaget mod en lineal, noter målene og kontakt vores ingeniørteam før du afgiver ordren. En to-minutters check slår en returforsendelse.

Hydraulisk monteringsidentifikation FAQ

Q1: Kan JIC og metriske 74-graders fittings tilsluttes?

De deler den samme 37-graders halvvinkel, men JIC bruger tomme-baserede UNF-gevind, mens den metriske 74-graders type bruger metriske gevind. Keglen kan se ud som om den passer, men trådene vil ikke matche. Tving dem ikke sammen.

Q2: Hvordan måler jeg gevindstørrelsen på en hydraulisk fitting?

Mål den udvendige diameter af hangevindet med en skydelære i tommer eller millimeter, og mål derefter stigningen med en gevindstigningsmåler. Sammenlign begge værdier med et standarddiagram.

Q3: Er NPT det samme som BSP?

Nej. NPT har 60-graders koniske gevind, mens BSP har 55-graders gevind. De ligner hinanden, men er ikke udskiftelige; at forbinde dem kan krydse gevind og beskadige porten.

Q4: Hvad betyder stregstørrelse?

Dash-størrelse er udtrykt i sekstendedele af en tomme af nominel indvendig diameter. En -6 fitting svarer til 6/16 tomme (3/8 tomme) nominel størrelse. Den bruges på tværs af JIC, NPT, BSP og metriske familier som en hurtig dimensioneringsreference.

Q5: Hvad bruges en ORFS fitting til?

O-ring Face Seal fittings tætner på en flad flade med en O-ring, hvilket giver stærk lækagemodstand under højt tryk og vibrationer. De er meget udbredt i mobil og industriel hydraulik.

Q6: Hvordan kan jeg se, om en fitting er metrisk eller tomme-baseret?

Tjek stigningsenheden: Metriske gevind er angivet i millimeter (f.eks. M18 x 1,5), mens tomme-baserede gevind er angivet i gevind pr. tomme (f.eks. 9/16-18). En 55-graders gevindform indikerer BSP; 60 grader angiver NPT, JIC eller metrisk.
